| محل منبع: | چین |
|---|---|
| نام تجاری: | ELECMAN |
| شماره مدل: | ES-501 |
| مقدار حداقل تعداد سفارش: | 100 عدد |
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته بندی شده در بسته های با کیف بافته شده |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10000 عدد در روز |
| مواد: | فولاد (Q235) | پایان سطح: | EG/HDG/PG |
|---|---|---|---|
| تایپ کنید: | نوع C | اندازه: | 1-5/8 اینچ * 1-5/8 اینچ (41mm*41mm) |
| طول های استاندارد: | 10 اینچ (3.05 متر)، 20 اینچ (6.09 متر) | ضخامت: | 14 ga (1.9 میلی متر) |
| برجسته: | 14 کانال Ga Strut C,کانال Strut C 41 X 41,کانال 14 گیج گالوانیزه |
||

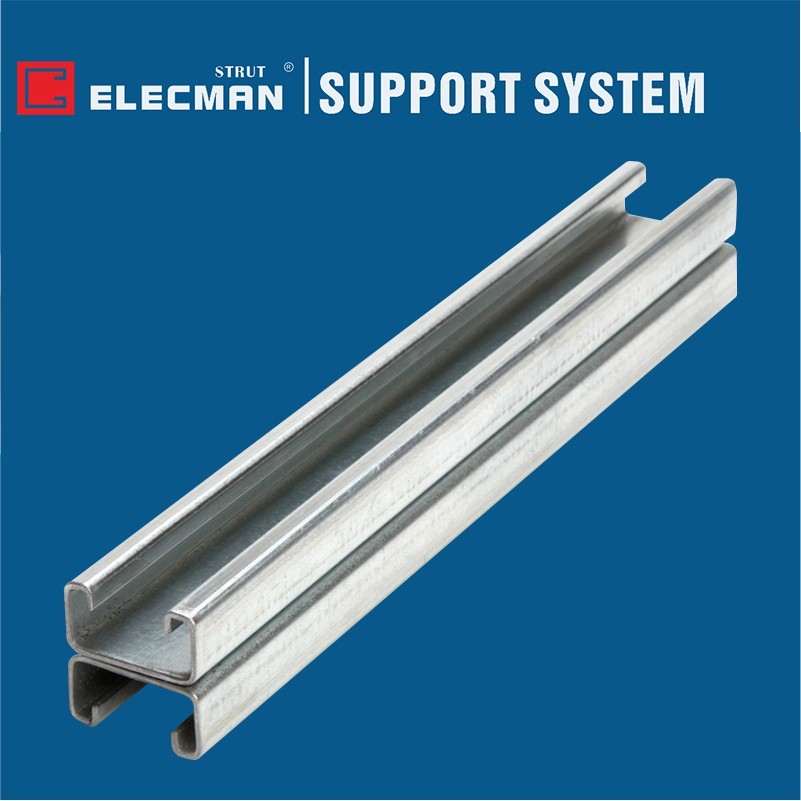

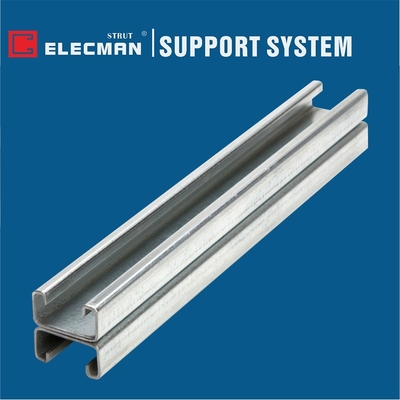

کانال استیل فولادی گالوانیزه ES-501 ELECMAN ® 1-5/8 "* 1-5/8"(41*41mm)
برنامه های کاربردی
ELECMAN®کانال پایه فولادی گالوانیزه 1-5/8 اینچ 1-5/8 (41*41 میلی متر) ES-501 از نوارهای فولادی گالوانیزه به روش خمش سرد ساخته شده است.عملیات سطح گالوانیزه یا روکش قدرتی است.در مقایسه با فولاد سازه ای سنتی مزایای زیادی مانند وزن سبک، سطح مقطع عملکرد عالی، استحکام بالا و غیره دارد.
امکانات
مزیت اصلی کانال استرات در ساخت و ساز این است که گزینه های زیادی برای اتصال سریع و آسان طول ها به یکدیگر و سایر موارد به کانال استرات با استفاده از بست ها و پیچ و مهره های تخصصی مختلف وجود دارد.می توان آن را به سرعت با حداقل ابزار و تنها نیروی کار آموزش دیده به طور متوسط مونتاژ کرد که در بسیاری از کاربردها هزینه ها را به میزان قابل توجهی کاهش می دهد.نصب کانال استرات نیز اغلب می تواند در صورت نیاز به راحتی اصلاح یا اضافه شود.
داده های مشخصات
ELECMAN کانال پایه فولادی گالوانیزه ES-501 1-5/8 اینچ * 1-5/8 اینچ (41*41 میلی متر) را ارائه می دهد.
| ویژگی های بخش | 1-1 AXIS | 2-2 AXIS | ||||||
| گربه.# | WT/FT | حوزه | IX | Sx | Rx | من | Sy | رای |
| LBS. | SQ.IN. | در⁴ | در³ | که در | در⁴ | در³ | که در | |
| ES-501 | 1.98 | 0.581 | 0.117 | 0.144 | 0.449 | 0.214 | 0.263 | 0.607 |
| بارهای مجاز پرتو - دهانه به اینچ | ||||||||||||
| گربه.# | فشار | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ES-501 | 1/240 | 1070 | 960 | 800 | 690 | 600 | 480 | 400 | 340 | 300 | 270 | 240 |
| *** | *** | *** | 640 | 490 | 310 | 220 | 160 | 120 | 100 | 80 | ||
| 1. بار استاتیک کل در LBS. 2. خط بالایی حداکثر بار یکنواخت مجاز است که بر اساس شرایط پرتو SIMPLE باعث ایجاد تنش خمشی 25000 PSI در مورد محور X می شود. 3. خط پایین TOTAL UNIFORM LOAD را نشان می دهد که انحراف 1/240 SPAN را ایجاد می کند (یعنی: ½. Def. برای 120 اینچ دهانه) 4. مقادیر را در خط بالایی در 0.5 ضرب کنید تا بار متمرکز مرکز مجاز را در استرس 25000 PSI بدست آورید.انحراف 0.8. 5. * بار محدود شده توسط برش جوش نقطه ای. 6. برای کانال پانچ شده، به دلیل فاصله جوش 4 اینچی، بارهای محدود جوش را 0.75 کاهش دهید. 7.*** بار با فشار طراحی 25000 PSI کنترل می شود. |
||||||||||||
| بارهای مجاز ستون - ارتفاع ستون بدون پشتیبانی به اینچ | ||||||||||||
| گربه.# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ES-501 | 11230 | 10610 | 9895 | 9115 | 8290 | 6600 | 4995 | 3675 | 2815 | 2225 | *** | |
|
1. بارهای ستونی، بارهای محوری مجاز هستند که در بخش مرکزی اعمال می شوند.بارهای اعمال شده در صفحه شکاف باید برای خروج از مرکز کاهش یابد. 2. بارهای مجاز ستون نشان داده شده بر اساس ضریب طول موثر K=0.8 عمل مهندسی استاندارد مورد نیاز برای ارزیابی سایر شرایط است. |
||||||||||||
اطلاعات بسته بندی
بسته بندی بسیار مهم است، بسته بندی خوب می تواند به مشتریان کمک کند تا تصویر برند را بهبود بخشند، بسته بندی خوب همچنین می تواند به مشتریان کمک کند تا محصولات را برای مدت طولانی تری ذخیره کنند.کانال‌های ELECMAN® Strut معمولاً در بسته‌های بسته‌بندی می‌شوند، بسته‌های کوچک یا بسته‌های بزرگ هر دو در دسترس هستند.ELECMAN می تواند هر گونه نیاز بسته بندی مشتریان را دنبال کند.
